9º Ano- Físico-Quimica- análise de gráficos posição-tempo

I – ANÁLISE DE GRÁFICOS POSIÇÃO-TEMPO

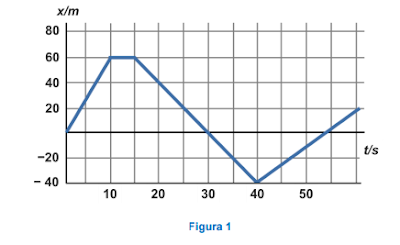

Considera o gráfico posição-tempo da figura 1 relativo ao movimento de uma partícula ao longo de uma trajetória retilínea.

 1. Indica:
1.1 a posição no instante 20 s _______________________________________________________ 1.2 a posição no instante 55 s _______________________________________________________ 1.3 o instante em que a posição é –40 m ______________________________________________
1.4 o(s) instante(s) em que houve inversão do sentido do movimento ________________________
 2. Calcula a distância percorrida e o deslocamento:
2.1 no intervalo de tempo de [0; 10] s
2.2 no intervalo de tempo de [15; 40] s
2.3 no intervalo de tempo de [40; 60] s 2.4 no intervalo de tempo de [0; 60] s

3. Faz a descrição do movimento, indicando: – a posição no instante inicial; – os intervalos de tempo em que houve movimento e repouso; – o sentido do movimento em cada intervalo de tempo. _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________

II – ANÁLISE DE GRÁFICOS VELOCIDADE-TEMPO

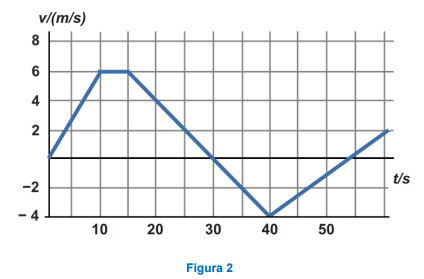

Considera o gráfico velocidade-tempo da figura 2 relativo ao movimento de uma partícula ao longo de uma trajetória retilínea.

1. Indica:
1.1 a velocidade no instante 20 s _____________________________________________________ 1.2 a velocidade no instante 40 s _____________________________________________________ 1.3 um instante em que a velocidade é 6 m/s ___________________________________________ 1.4 o(s) instante(s) em que houve inversão do sentido do movimento ________________________
2. Classifica o movimento nos intervalos de tempo em que o movimento decorre no sentido positivo. _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________
3. Houve algum intervalo em que a partícula tenha estado em repouso? Justifica. _______________________________________________________________________________ _______________________________________________________________________________
4. Calcula a distância percorrida e o deslocamento: 4.1 no intervalo de tempo de [0; 10] s 4.2 no intervalo de tempo de [30; 40] s 5. Calcula a aceleração média no intervalo de tempo de [10; 40].
